做三维设计，离不开建模型、调模型、看模型这几件事。而这些操作的背后，都依赖一套底层图形能力——模型的几何构建与编辑、隐式建模、网格处理、约束求解，以及最终的渲染显示。
在BIMHome-璟图产品体系中，这套底层能力由H3D图形引擎承担。它并不直接对应某一项具体的专业设计工作，而是在底层为BIMHome三维图形平台及上层应用提供图形技术支撑。
那么，H3D究竟由哪些部分组成？各部分分别负责什么？它和BIMHome三维图形平台之间，又是如何分工的？这篇文章为你逐一拆解。
一、H3D图形引擎：自主研发的底层图形技术
在这套底层图形能力中，H3D面向图形领域构建基础模型算法库，承担三维模型的构建、计算、处理和显示等底层图形任务。
作为华科软公司自主研发的底层图形技术，H3D经过多年持续研发，形成了一套完整的底层技术体系，包括几何造型引擎、隐式建模引擎、网格建模、约束求解引擎和显示渲染引擎，为工程设计软件的建模与应用提供基础技术支撑。
为什么底层图形能力如此关键？不妨看看水电、火电等大型工程设计的场景：模型体量大、几何关系复杂，还要经过多轮编辑和计算，对底层图形引擎的精度、稳定性和模型处理能力要求更高。因此，底层图形能力不仅要完成模型的创建和显示，更要支撑复杂模型在持续编辑、计算和交互过程中稳定运行。

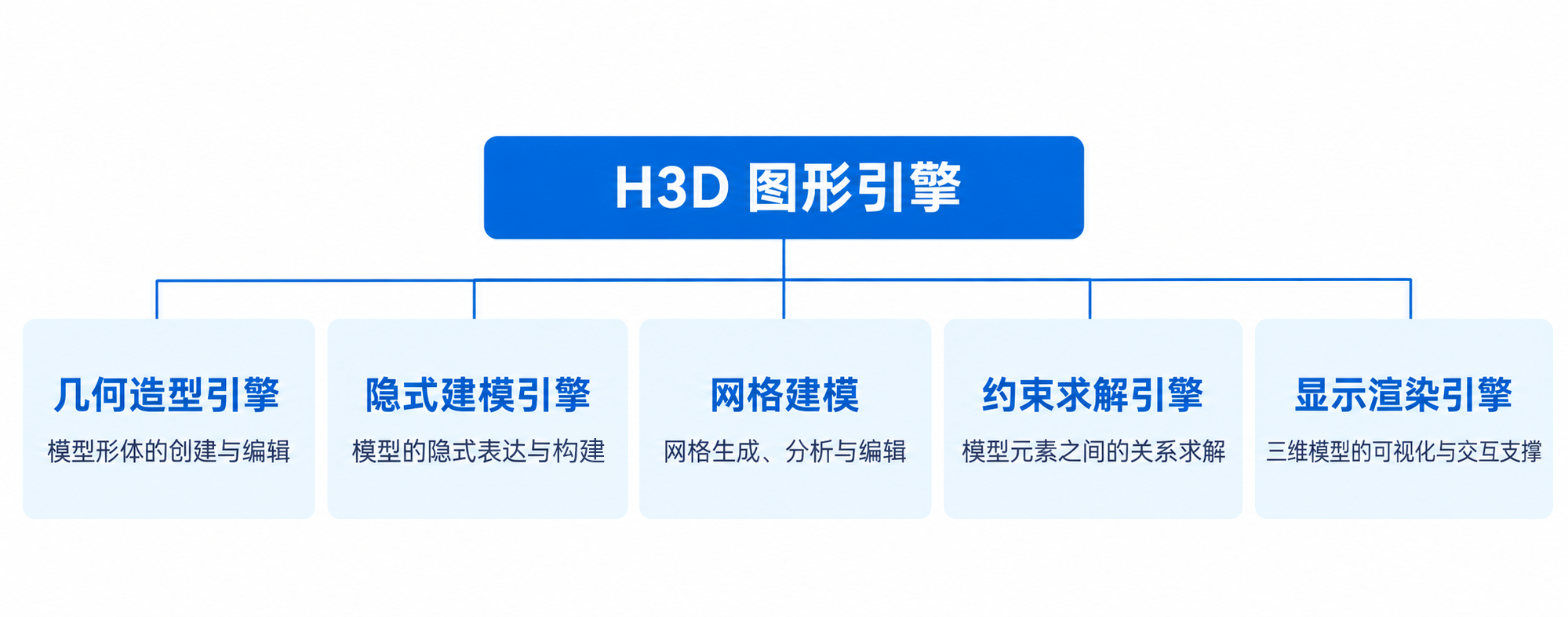

H3D图形引擎的底层技术组成
H3D在底层完成图形计算，并通过接口提供给BIMHome三维图形平台及其他上层软件调用，最终由上层软件把相应的功能和结果呈现给用户。
二、几何造型引擎：模型形体的创建与编辑
三维模型的形体创建与编辑，由几何造型引擎承担。同时，它还提供不同类型形体所需的几何表达能力。
在几何表达方面，引擎支持点、线、圆、椭圆等基础几何元素，以及Bézier、B样条、NURBS等自由曲线曲面，能够表达规则几何体、复杂曲面等不同类型的三维形态。
在创建与编辑方面，支持拉伸、旋转、扫掠、放样、圆角、倒角、抽壳等特征造型操作和布尔运算，也支持求交、投影、裁剪、偏移等几何操作，并具备面积、体积计算等几何计算能力。针对建模过程中可能产生的缝隙、重叠等问题，引擎还提供了模型缝合、修复与校验能力。
模型常常需要在不同软件之间流转。几何造型引擎支持STEP、IGES、BREP、STL、OBJ、DXF、SVG、DAE、IFC等常用工程模型格式的导入导出，方便与其他设计软件交换模型数据。

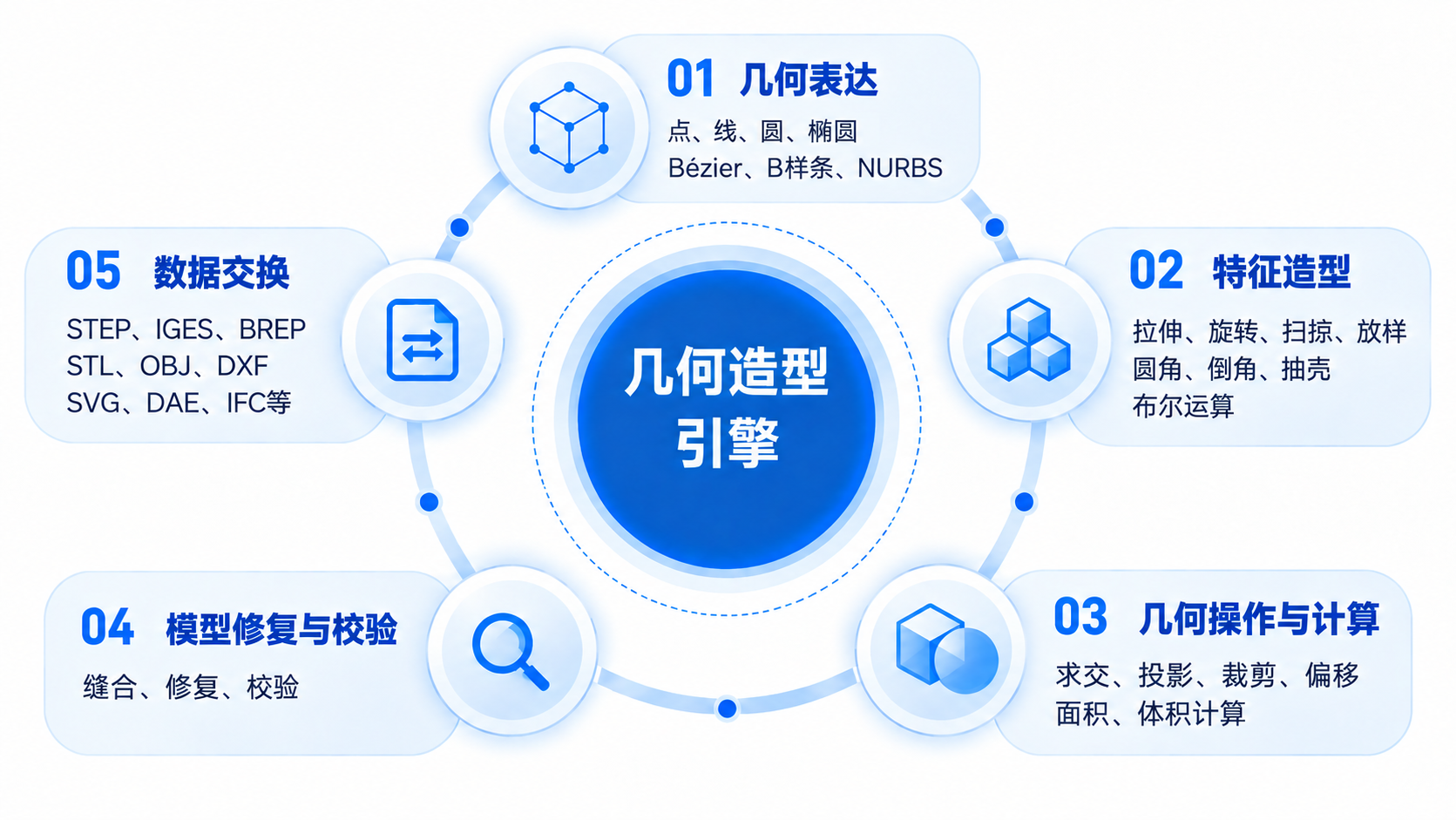

几何造型引擎相关能力
工程模型越复杂，对几何计算精度和模型稳定性的要求就越高。尤其是大型水电、火电工程中的复杂曲面、异形构件和专业实体模型，在建立完成后，往往还要持续参与局部修改、布尔运算、求交和后续专业计算。
为此，H3D建立了统一的几何精度控制机制，对点重合、曲线曲面求交等关键几何计算进行精度控制，并配合模型检查与修复能力，为复杂工程模型的持续编辑和后续计算提供支撑。
三、隐式建模引擎：模型的隐式表达与构建
与通过点、线、面等几何元素直接构造模型不同，隐式建模采用的是另一种思路：在三维空间中建立一个标量场，用连续的数值关系描述模型形态，再通过等值面形成模型的边界或界面，无需逐个曲面进行拼接。
这种方式尤其适合表达连续变化的复杂形态。当数据或约束发生变化时，也可以通过重新计算标量场来更新模型。
H3D隐式建模引擎提供标量场表示、隐式函数模型及隐式插值器等底层能力，为隐式几何的表达与构建提供技术支撑。
四、网格建模：网格生成、分析与编辑
针对需要以网格形式表达和处理的模型数据，H3D 提供网格生成、分析与优化、编辑等能力。
在网格生成方面，支持二维、三维网格生成，以及基于点云和离散数据的网格生成，覆盖结构化四边形网格、Delaunay三角剖分、结构化六面体网格、非结构化四面体网格等类型；在后续处理方面，还支持网格质量分析、局部与全局优化、孔洞填充、非流形修复、水密性检查，以及网格简化、切分等操作。
五、约束求解引擎：模型元素之间的关系求解
除了几何体本身，工程模型的元素之间还存在位置、尺寸等关系，这些关系被称为约束，由约束求解引擎负责处理。
约束求解引擎处理点、线、面之间的关系，包括平行、垂直、重合、距离、角度等几何约束，以及长度、宽度、高度、直径、半径等尺寸条件，并在这些条件同时成立的前提下，求解各元素的位置与尺寸。当设计条件发生变化时，相关部分也可以重新求解。
BIMHome三维图形平台上的参数化三维建模，正是以这一能力作为底层支撑。
约束求解是参数化设计中的关键底层技术。在国外成熟的CAD软件体系中，约束求解能力长期作为参数化草图、三维装配和参数驱动设计的重要基础。
相比之下，国内围绕几何内核、约束求解等底层核心技术开展自主研发的厂商仍然相对有限。H3D自主研发约束求解引擎，为BIMHome的参数化三维建模提供了自主可控的底层约束求解能力。
六、显示渲染引擎：三维模型的可视化与交互支撑
显示渲染引擎主要负责三维模型的可视化与交互，将几何、场景数据转换成屏幕上可见的模型画面。它支持实体、曲面、网格、点云等多种类型数据的显示，提供线框、着色等多种显示模式，并支持模型的旋转、缩放、漫游等浏览与交互操作。
大型工程模型的可视化，并不只是“把模型显示出来”这么简单。在水电、火电等复杂工程场景中，随着模型不断细化，参与显示的数据规模可能达到千万级几何单元乃至更高量级。模型规模越大，渲染过程中需要处理的数据就越多，对显示计算和交互响应提出了更高要求。
针对这类复杂场景，H3D在大规模模型显示方面进行了针对性优化，通过并行处理、空间加速和增量更新等机制，提升复杂模型的数据处理、显示更新和交互响应效率，为大型工程场景的持续显示与交互提供底层支撑。
七、H3D与BIMHome：引擎和平台的分工
在H3D的基础上，华科软公司进一步开发了BIMHome三维图形平台，将底层图形技术向平台功能和开发能力延伸。
具体来看，H3D提供底层图形算法能力，BIMHome则在此基础上形成参数化建模、二维出图等平台功能，以及相应的开发能力。BIMHome中涉及的几何造型、隐式建模、网格处理、约束求解和渲染显示等能力，其底层图形技术由H3D提供支撑。
BIMHome三维图形平台基于自主研发的H3D图形引擎开发，实现了从底层内核到上层应用的全链条国产化，可作为Autodesk Revit、Bentley MicroStation和达索CATIA等主流软件的国产化替代，保障数据安全与技术自主。

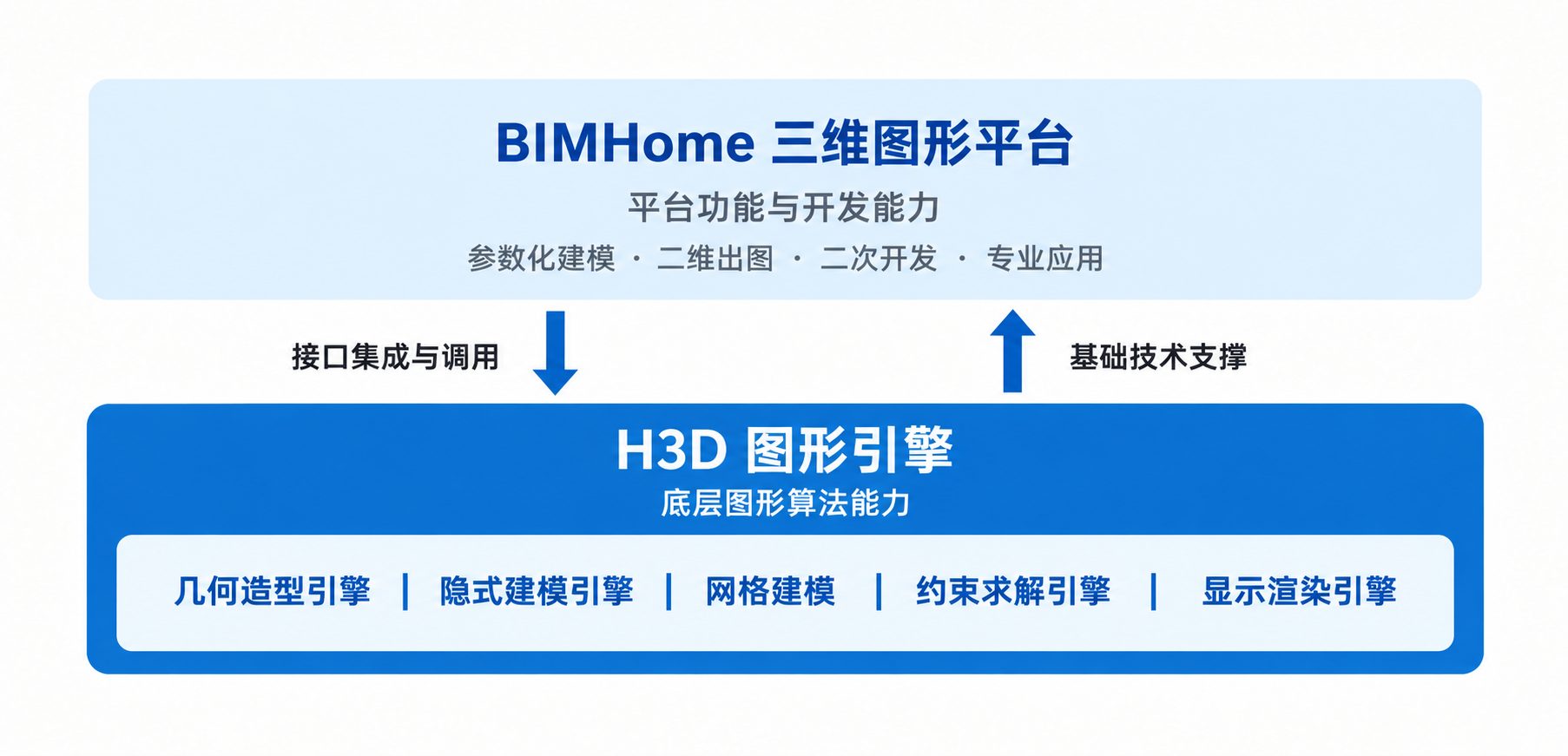

H3D图形引擎与BIMHome三维图形平台的关系
BIMHome三维图形平台建模界面
八、从H3D到实际使用
H3D图形引擎主要承担底层图形算法能力，并不是日常工程设计中的直接操作入口。
如果需要开展三维建模、二维出图，或基于平台进行二次开发，可以从BIMHome三维图形平台入手；面向具体的专业设计任务，则可以进一步使用基于BIMHome开发的璟图系列设计软件。
围绕底层图形技术、三维图形平台、专业设计与项目协同，本系列还将继续介绍相关产品能力与专业设计实践。
