三维设计的日常——草图绘制、构件搭建、图纸输出。很多初次接触 BIMHome 的工程师都会有一个疑问：常规建模出图，能不能直接在这个平台搞定？碰到专业设计业务时，又该切换到哪款工具？
今天这篇文章，一次性讲透BIMHome三维图形平台的核心能力、建模功能与专业衔接逻辑，帮大家快速找准工作入口、避免工具混用错乱。
我们先从平台核心能力说起。
一、平台核心能力：直接建模、出图，也支持二次开发
对设计人员来说，BIMHome三维图形平台可以直接用于工程设计建模和出图；对开发和数字化团队来说，它也可以作为专业应用开发的平台基础。
进入BIMHome后，可以建立和编辑模型的形体：从草图开始创建实体、构建曲面；也可以按工程构件的方式，创建墙体、梁、板、柱，布置风管、桥架和管道。此外，还可以输出二维图纸、进行算量统计；模型数据也能解析转换为多种通用格式，用于与其他设计软件交换。
这些能力，解决的是平台层面的建模、出图与数据问题。
落地到具体专业设计，就需要结合专业规则和成果要求来选择方案：如果某项专业设计任务已有对应的璟图系列软件，可以直接使用相应产品；如果企业或专业团队有自己的定制需求，也可以在BIMHome基础上继续开发。
二、三类建模能力：从通用场景到精细零件和复杂曲面
工程建模面对的对象各不相同。
一个厂区的总体布置，重点关注构件的空间位置和占地范围；一个金属件或预埋件，则更在意倒角、壁厚等局部细节；而体形复杂的流线型部件，用规则的方块和圆柱很难准确描述，往往需要借助自由曲线和曲面来表达。
BIMHome的通用建模、零件建模和曲面建模，对应的正是这些不同类型的建模对象。
1.通用建模：基本图元、草图与建模基准
通用建模面向一般建模场景，也适用于大场景建模。
平台支持点、线、B样条线、标注等基本图元的绘制，以及草图、草图建模、空间图形、曲面设计等能力，同时提供坐标系、基准点、基准线和基准面等建模基准。
草图在通用建模和零件建模中都会用到。一张草图由线段、圆弧、矩形等几何元素组成；元素之间可以通过水平、垂直、等距等约束精确定位和关联，并标注尺寸。
所谓约束，就是把设计中原本存在的几何关系写进模型：两条边保持平行、一个孔位于中心线上、一段距离保持固定。

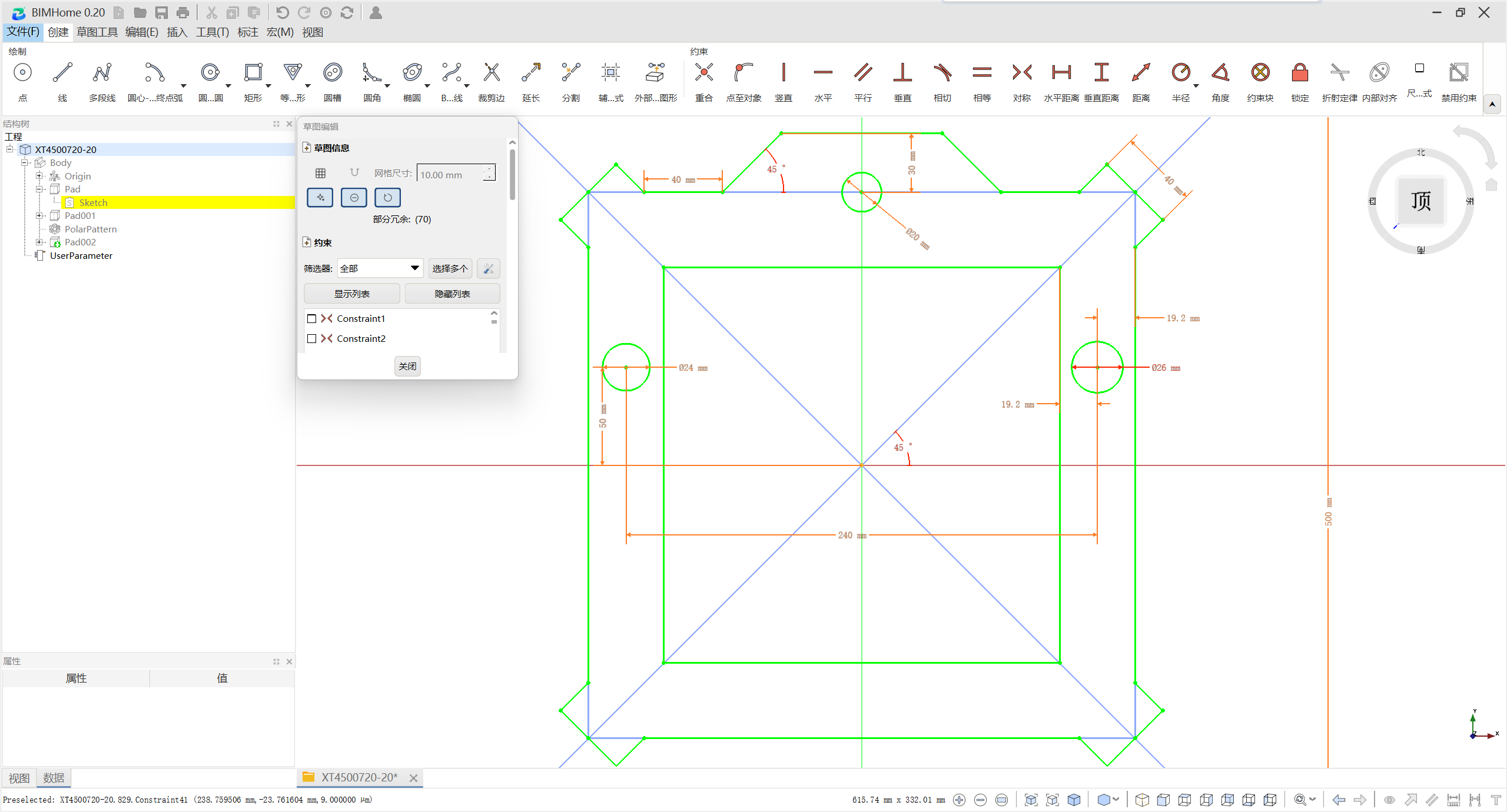

BIMHome三维图形平台的参数化草图界面
草图本身是参数化的：几何元素定义形状的结构和特征，参数决定这些元素的数值属性。
工程中的三维模型很少一次成型。方案阶段的形体需要反复比选和修改，进入详细设计后，构件的尺寸和位置也会随设计条件变化继续调整。修改参数数值，比如把一条边的长度从60改成120，草图的形状和特征会随之更新。通过调整约束和尺寸，可以在同一张草图中反复修改，直到得到满足设计要求的形状。
约束求解与参数驱动能力，是平台参数化建模精准流畅的核心。
2.零件建模：从草图创建精细实体
零件建模面向更精细的零件对象，提供实体、实体特征、几何拓扑、精密曲面和标准化构件等建模能力。
其中，实体特征可以在已有草图的基础上创建。这些特征分为增料和减料两类：拉伸体、旋转体、实心放样、实心管状，是在形体上增加材料，由草图生成实体；空心拉伸体、开孔、空心放样、空心管状，则是从已有形体中去除材料，由草图形成槽和孔。

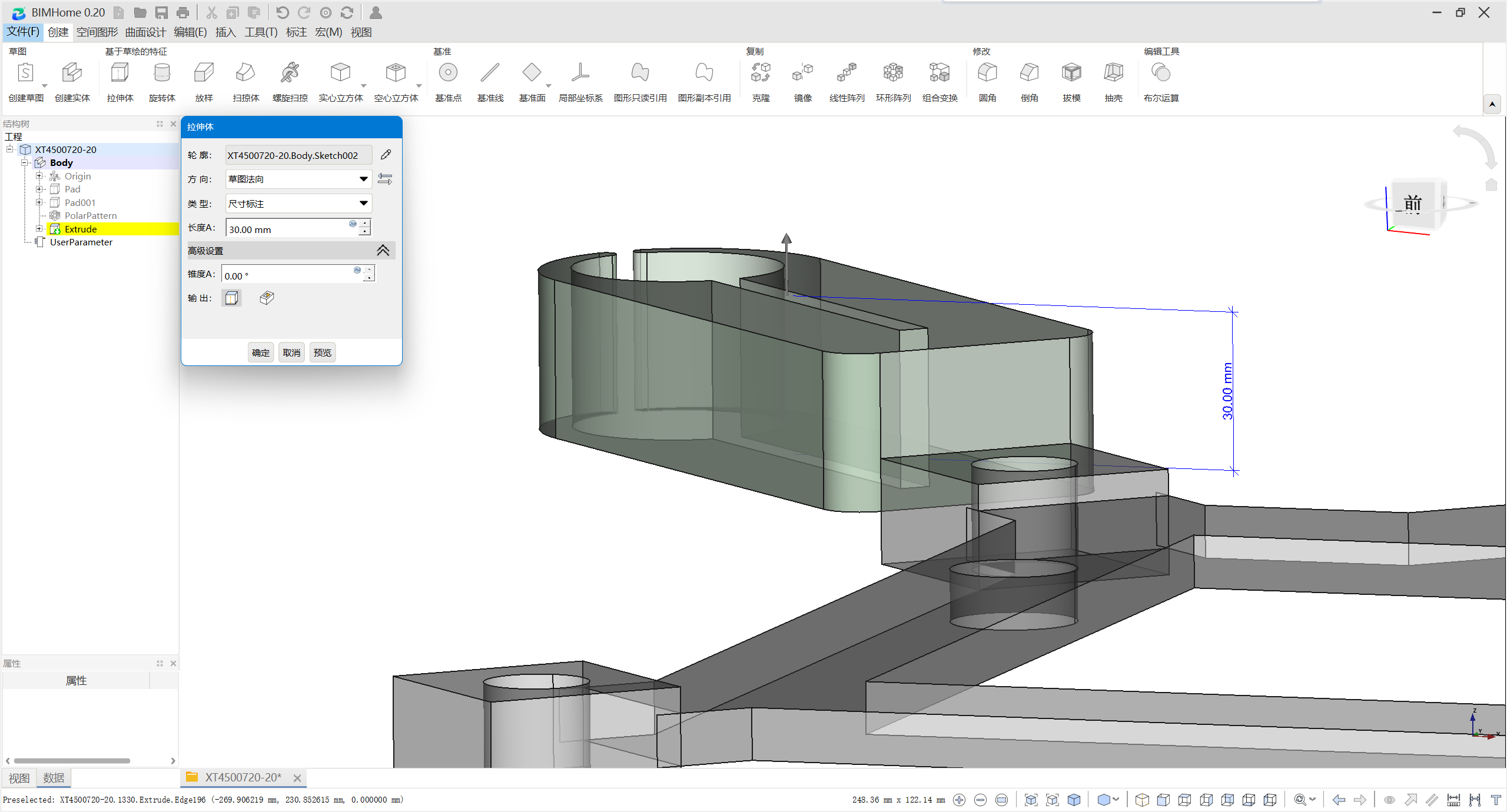

由草图拉伸生成实体
对已有实体还可以进行并集、差集、交集等布尔运算，得到新的几何形体。
3.曲面建模：复杂曲面的创建与处理
遇到复杂、不规则的自由曲面、流线型曲面和高精度几何曲面，可以进一步使用曲面建模能力进行创建和处理。
曲面可以通过拉伸、旋转、偏移、扫掠等方式创建，创建后还可以进行变换、投影、相交、桥接、提取和缝合，或进行分割、填充、开孔、倒角；厚曲面、拔模、抽壳、封闭曲面等，则用于不同类型的形体处理。

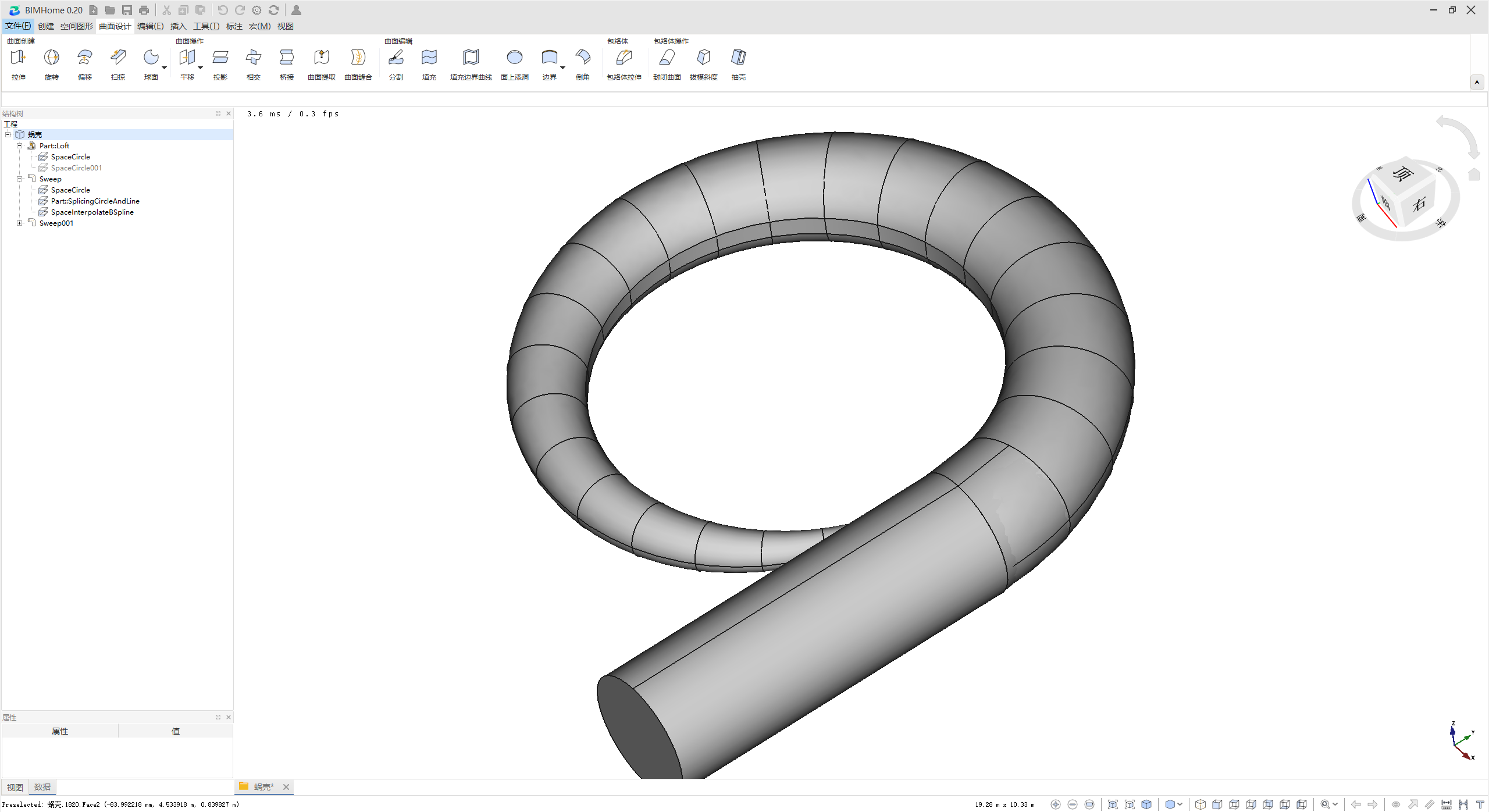

BIMHome三维图形平台曲面建模示例
三、工程构件建模：从几何形体到建筑、机电与管道
前面讲的是形体本身如何建立。实际工程中，我们更多使用墙、梁、风管、管道这类带有工程含义的构件。
一段风管有截面尺寸、系统归属和连接关系，一面墙有厚度、标高和所在楼层。这些信息和构件的几何形状一样，都是模型需要表达的内容。
这类构件在工程中大量重复出现。一栋建筑里的墙、梁、板、柱，一个厂房里的风管和管道，数量动辄成百上千。同类构件通常有相近的构造和参数体系，但具体尺寸、位置、材质和系统属性等，又会随设计条件变化。
建模时需要处理的也不只是单个构件：墙上要开洞口让管线穿过，风管要连接设备，管道要有坡度并组成完整系统；构件的位置要对应具体的楼层和轴线，而不是一组孤立坐标；出图和材料统计，还要按卷册、按专业组织。
因此，建这类构件时，除了形状本身，还要将构件的属性、位置以及构件之间的关系一起组织起来。
1.建筑构件：创建、编辑与洞口设计
在建筑方面，可以创建墙体、梁、板、柱等构件，对构件和轨迹进行编辑，设计洞口，添加标记与注释，同时提供卷册分区、视图和工作平面等功能。
2.机电与管道：从单个构件到系统连接
机电和管道建模，除了处理单个构件，还要将构件之间的连接以及整个系统组织起来。
在机电方面，可以参数化布置风管、水管和桥架，相关功能包括软管、线管、卫浴及管路、设备布置、系统连接和系统图。
在管道方面，可以布置工艺管道、管件和设备，相关功能包括管道系统、管道二维布置、管道打坡、管嘴设计和统计计算。
机电构件还可以通过连接件，建立设备与管线之间的连接关系，支持自动布线、系统联动、工程量关联，以及后续的管线碰撞和系统计算。
除建筑、机电和管道外，BIMHome还提供杆塔、金具、配筋等专业建模能力。

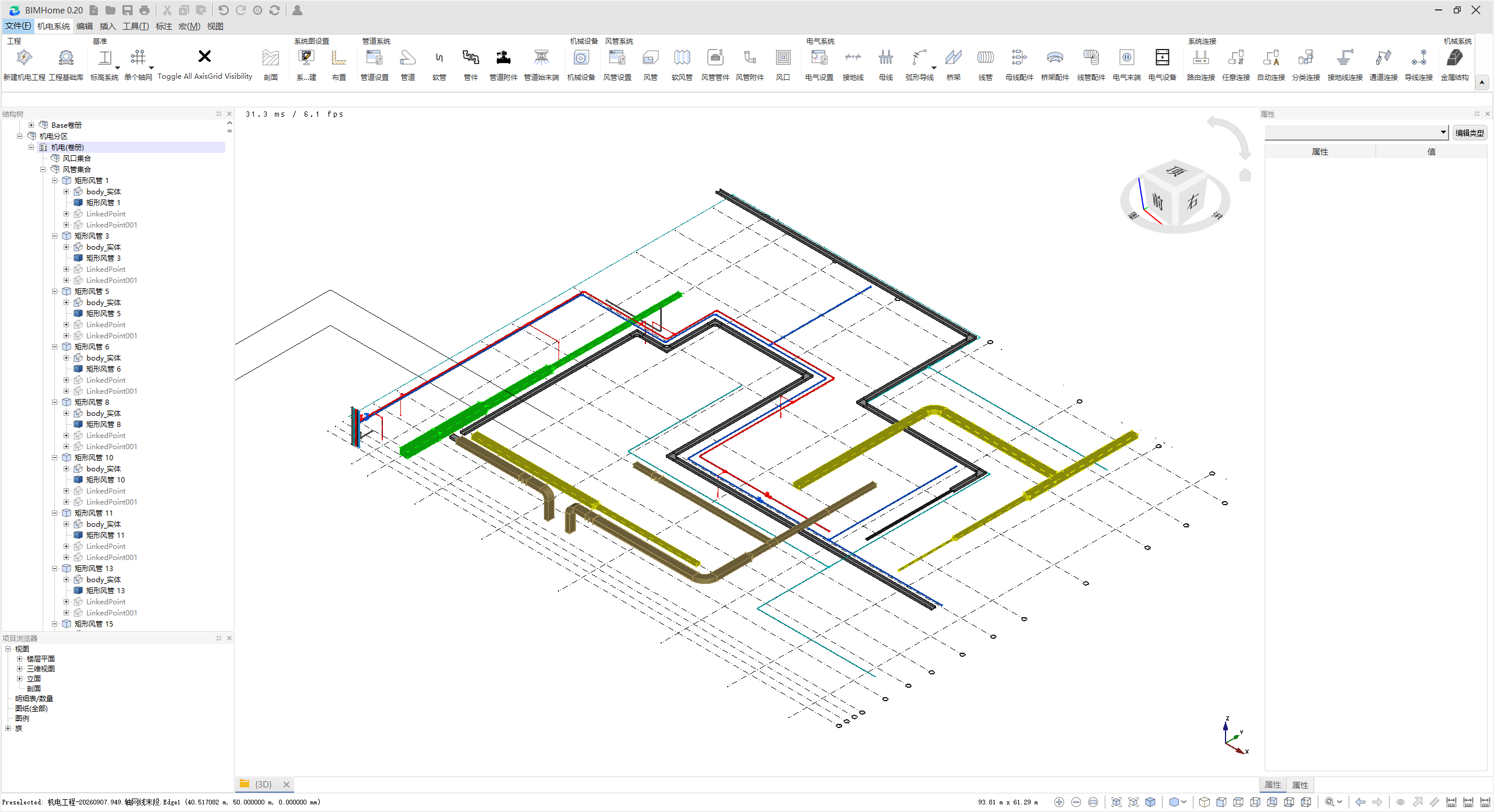

BIMHome三维图形平台机电工程构件建模示例
3.参数化族：重复构件的创建与复用
工程构件既需要有统一的位置基准，也要解决重复使用的问题。
上述建筑、机电、管道的建模，以标高系统和轴网系统作为位置基准；对于需要重复使用的模型构件，则可以通过族来组织。
族是参数化的基础构件单元，承载着几何形态、属性参数和业务数据；建筑、结构、机电等模型构件，都由不同类型、不同参数的族构成。
创建族时，可以绘制形体，并将尺寸约束与自定义参数绑定；之后修改参数，就能更新构件形态。族文件载入项目后可以直接调用，同类型构件的参数也支持统一修改。
平台提供族创建、族模板、属性配置、载入族、组合族等全套能力。
四、二维出图与明细表统计
除了三维建模，工程设计还需要进一步形成图纸和统计成果。
一方面，设计成果要形成二维图纸，其中比例、标注、符号和大样都有相应要求；另一方面，模型中的构件信息也需要统计整理，形成相应的统计成果。
1.二维出图：模板、视图与标注
BIMHome的二维出图支持自定义模板，可以生成三视图、自定义剖视图和模板大样图；同时支持符号集配置、自动分级尺寸标注、出图比例调整和二三维数据联动。

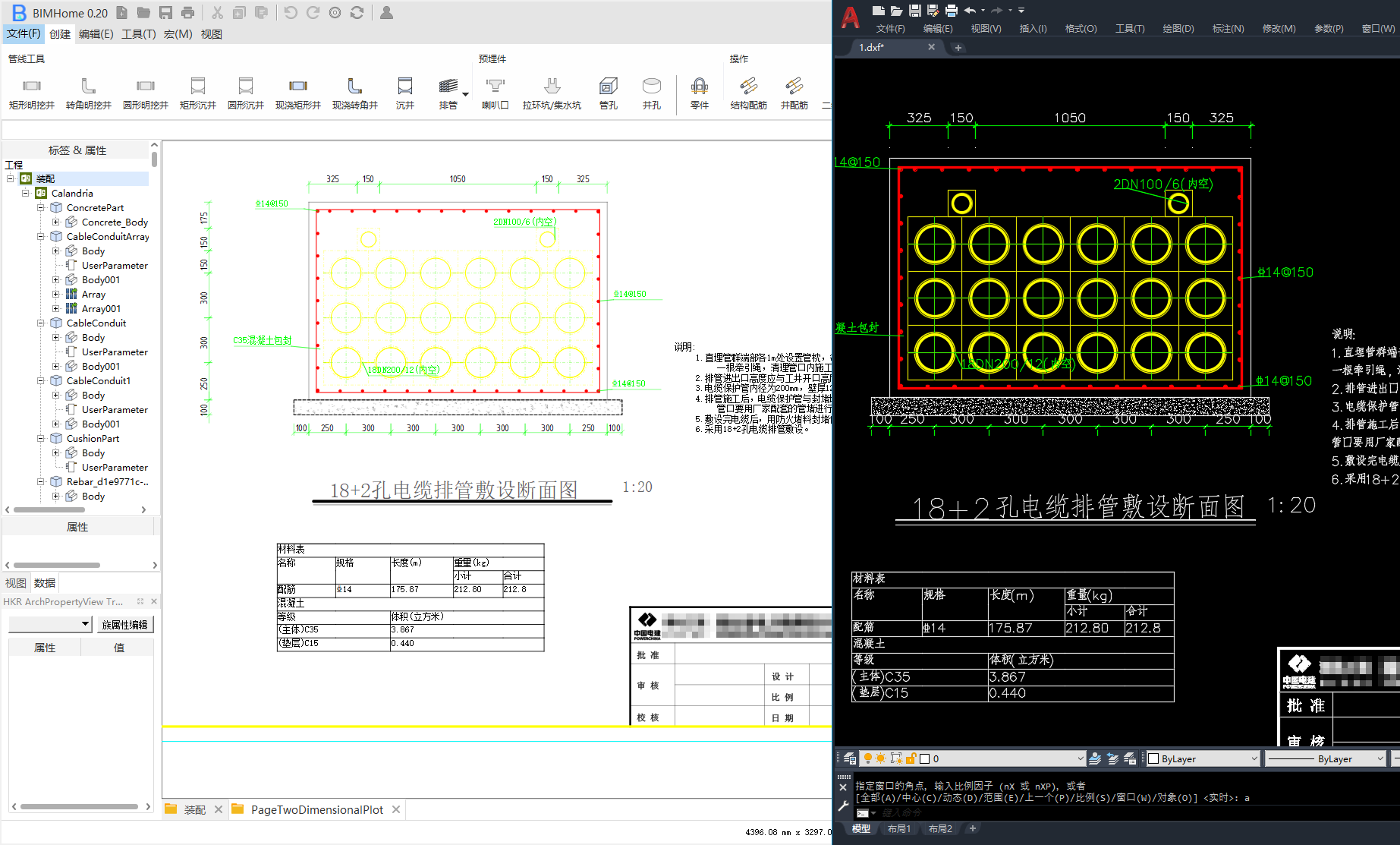

BIMHome三维图形平台的二维出图能力
2. 明细表统计：模型信息的统计与整理
BIMHome支持对模型中的相关信息进行算量统计。在具体专业应用中，还可以根据设计对象和成果要求形成相应的明细表。
例如，在工艺管道设计中，可以对管道材料、设备和保温材料等信息进行统计；在建筑设计中，可以针对墙、梁、板、柱、门窗等构件生成明细表，并按照需要统计相应的构件参数和工程量。
五、数据交换：模型文件与通用格式
除了图纸和统计成果，模型数据还需要在不同软件之间传递。
在模型内部，BIMHome按BIMPart和BIMProduct两级组织模型文件：BIMPart对应零件模型文件，BIMProduct对应装配体模型文件；一个装配体可以由多个零件或组合体组成。
在与其他软件交换数据时，平台支持IFC、STP/STEP、IGES、OBJ、STL、RVT、DWG、PLY、FBX等多种通用格式的解析转换。
六、进入具体专业后：璟图与二次开发
当设计任务具体到某个专业时，关注点就不再只是“模型怎么建”，还包括“这个专业具体该怎么设计”——构件采用什么形式、参数怎么取、成果要满足什么要求。比如，输电电气设计会涉及路径方案比选、杆塔排位，发电管道设计会涉及保温层布置、ISO出图等专业任务。
在BIMHome-璟图产品体系里，这类专业需求可以通过两种方式处理。
1.专业设计任务：直接使用璟图系列设计软件
璟图系列设计软件基于BIMHome开发，面向具体工程场景和专业设计任务，将相应专业的设计规则固化在软件中，支持设计人员完成该专业的建模和出图。
目前包括璟图水电地下工程设计软件、璟图发电管道设计软件、璟图输电电气设计软件、璟图输电基础设计软件、璟图变电站照明设计软件、璟图地下电力隧道设计软件，以及璟图建筑工程设计软件。
2.定制化需求：基于 BIMHome 继续开发
不同企业和不同专业都有自己的做法和成果要求，这些内容未必都能由通用软件覆盖。
BIMHome开放二次开发，支持C++、Python等多种编程语言，提供超过2600个API接口及全面的数据交互接口，可在平台基础上进一步开发面向不同专业场景的应用。

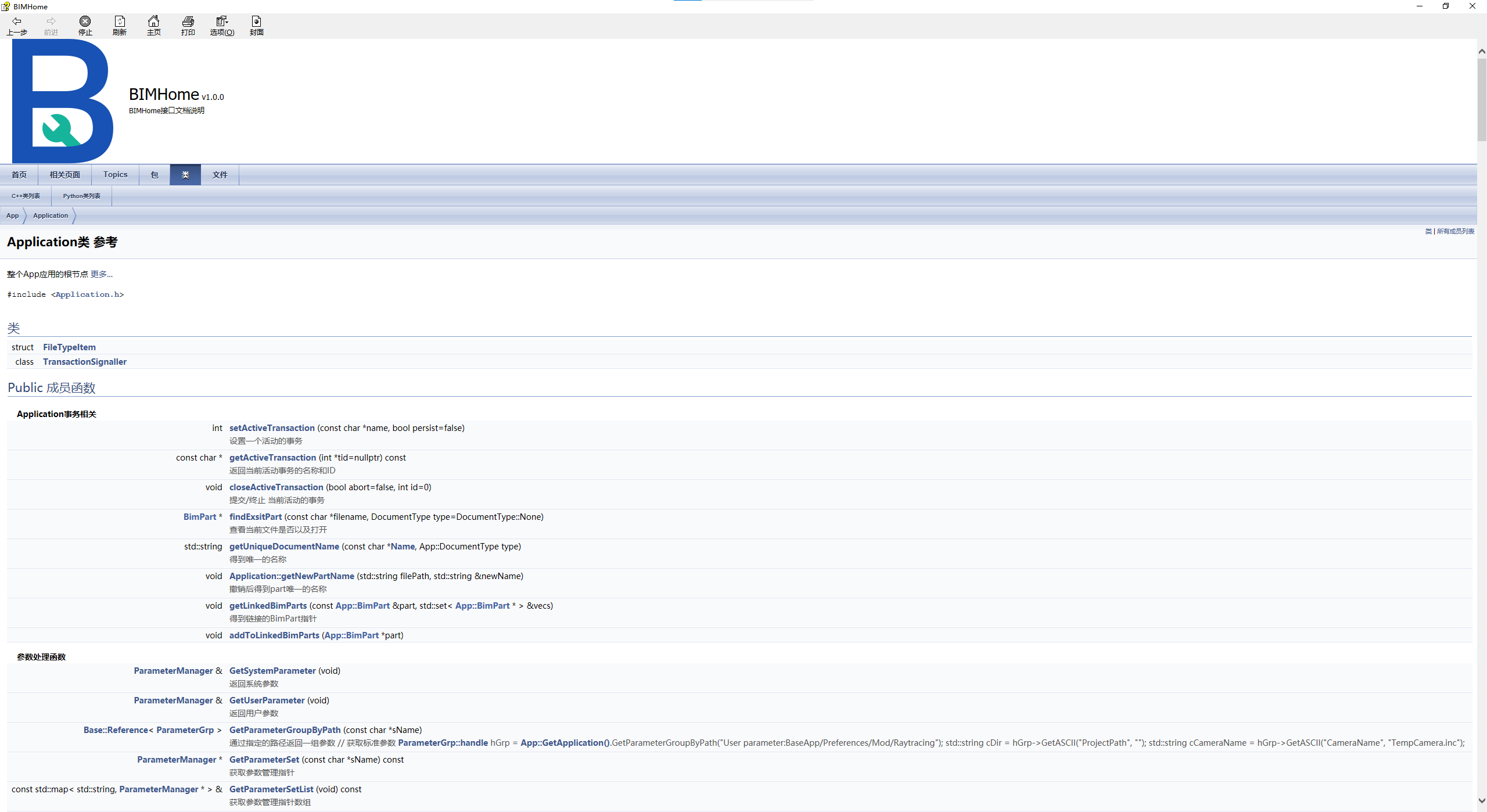

BIMHome三维图形平台二次开发文档界面
具体的开发说明和接口资料，可以在官网的开发者文档中查看。
七、使用入口：不同任务从哪里开始
H3D图形引擎提供底层图形算法能力，通过接口供 BIMHome 三维图形平台及其他上层软件调用，但它并不是日常设计中的直接操作入口。
实际使用时，可以根据手上的任务选择相应的入口：
· 需要直接建模、二维出图或平台二次开发：可以从BIMHome三维图形平台开始；
· 已有明确的专业设计任务：可以使用基于BIMHome开发的相应璟图系列设计软件；
· 涉及多专业设计协同与项目管理：可以进一步使用位于设计软件之上的BIMStation协同设计平台。

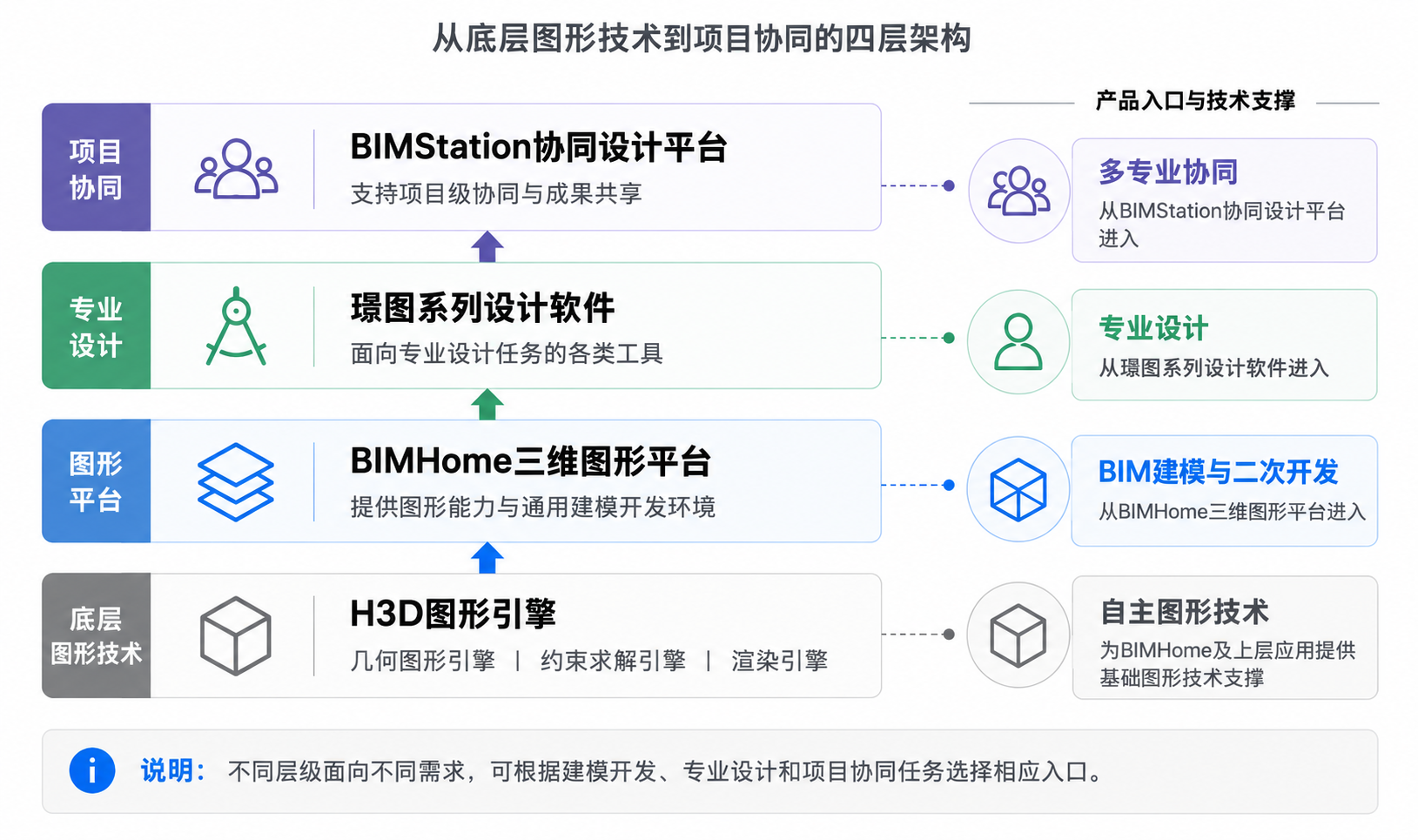

BIMHome-璟图产品体系
BIMHome三维图形平台基于H3D图形引擎开发，可作为Autodesk Revit、Bentley MicroStation和达索CATIA等主流软件的国产化替代，保障数据安全和技术自主。
接下来，本系列将从具体工程场景和专业设计任务出发，继续介绍璟图系列设计软件分别承担哪些设计工作。
